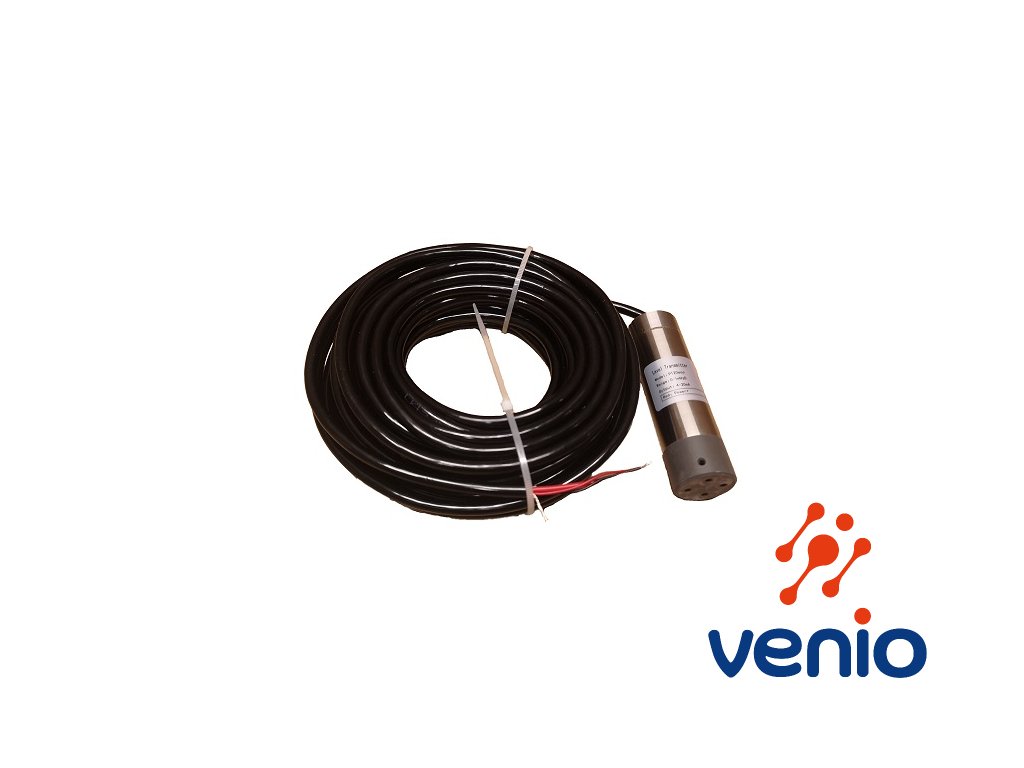

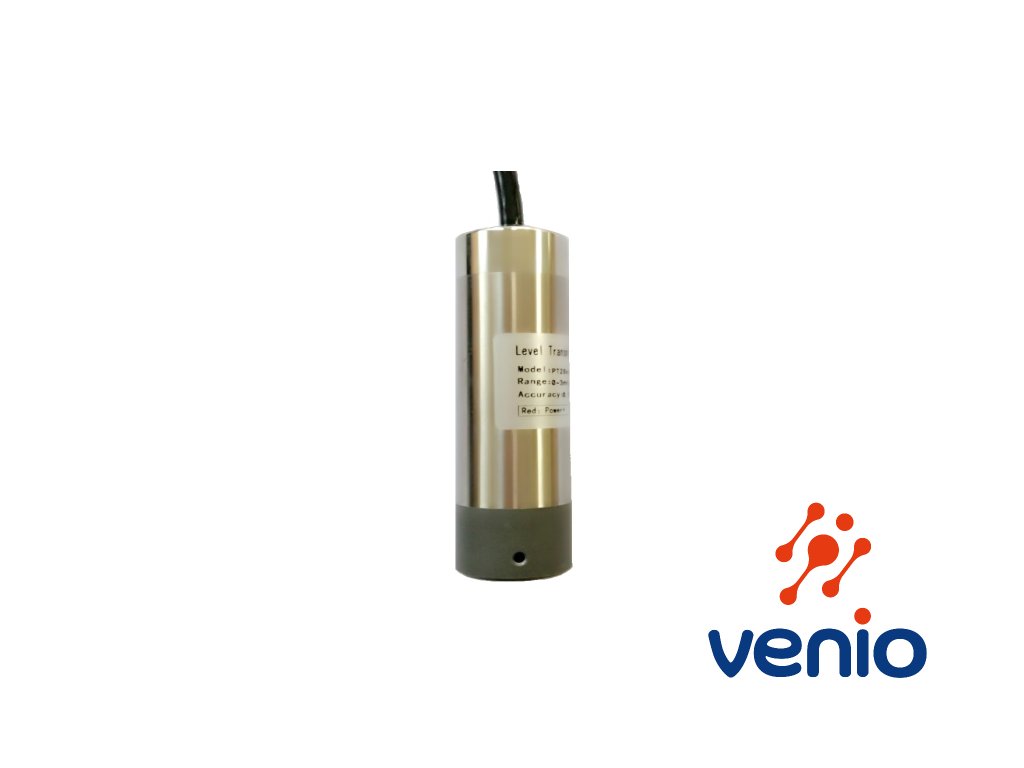

PT20E-25-4-35 ponorný snímač hladiny 25 m s výstupom 4-20mA

Kód: PT20E25435
€298 / ks €357,60 vrátane DPH
Skladom (4 ks)
Môžeme doručiť do:
27.2.2024
PT20E-25-4-35 Ponorný snímač hladiny do výšky 25 m,
s analógovým výstupom 4-20mA, s káblom 35m,
na meranie hladiny v hlbokej studni, vo vrte úžitkovej vody, v zavlažovacom kanáli a pod.,

Základné parametre:
PT20E-25-4-35 = meranie hladiny vody 0-25 m v.s., s výstupom 4-20mA, s káblom dĺžky 35m (kľúč k označeniu typu nájdete v detailnom popise, dolu)

Merací rozsah (bežne skladom):
na objednávku z rozsahu:
0 ... 25 mvs (m. H2O) = PT20E-25-4-35
0 ... 100 mvs (metre H2O)
Presnosť: 0,25% FS, 0,5% FS
Výstup: 4-20mA (2-vodič)
Výstup (na objednávku): 0-10V, 0-5V (3-vodič)
Napájanie: 24 VDC (12-36 VDC)
Pracovná teplota: -10 ... +80°C
Kompenzovaná teplota: -10 ... +70°C
Max. tlakové preťaženie: 150% nominálnej hodnoty
Materiál: SS304 štandard
  SS316L na objednávku
Kábel: PUR, s ventilačnou trubičkou
Krytie: IP68
Snímač: SS316L, kremík
Tesnenie: FKM /FPM/Viton



Pozn: m v.s. = meter vodného stĺpca (m H2O)

Detailné informácie

Podrobný popis

PT20E-25-4-35 Ponorný snímač hladiny do výšky 25 m,
s analógovým výstupom 4-20mA, s káblom 35m,
na meranie hladiny v hlbokej studni, vo vrte úžitkovej vody, v zavlažovacom kanáli a pod.,

Základné parametre:
PT20E-25-4-35 = meranie hladiny vody 0-25 m v.s., s výstupom 4-20mA, s káblom dĺžky 35m (kľúč k označeniu typu nájdete v detailnom popise, dolu)


Ponorný snímač hladiny s analógovým výstupom 4-20mA (alebo 0-10V na objednávku)
Snímanie výšky hladiny vody vyžaduje splnenie viacero podmienok, pričom každá z nich má svoje špecifiká. Pre zaistenie plnohodnotnej kvality snímania, spoľahlivého výstupného signálu a garanciu dlhodobej životnosti prinášame na trh robustný ponorný snímač hladiny s analógovým výstupom 4-20mA alebo 0-10V.
Vynikajúca technológia zapuzdrenia snímača a precízny výrobný proces zaisťujú kvalitu a spoľahlivosť tohto typu s garantovanou vysokou stabilitou a nepriepustnosťou. Dvojvodičové pripojenie s prúdovým výstupom 4-20mA, môže byť použité všade tam, kde je potrebné meranie výšky hladiny neagresívnych kvapalín.

Najčastejšie uplatnenie nájde tento senzor pri meraní hladiny vody:

  • v studni
  • v IBC kontajneri, v sude
  • v hĺbkovom vrte
  • vo verejných rozvodoch vody a vodovodoch
  • v zásobníkoch pitnej a úžitkovej vody
  • v technológiách odpadových vôd
  • v čistiarňach odpadových vôd - ČOV
  • v riekach, jazerách a v iných vodných zdrojoch
  • v zavlažovacích kanáloch
  • v technologických kanáloch, bojleroch a v zásobníkoch
  • vo vodárenských šachtách
  • v zásobníkoch chladiacej vody

Výhody snímača:

  • prijateľná cena
  • široký merací rozsah od 0 do 100mvs H2O podľa zadania zákazníka,
  • štandardizované meracie rozsahy
  • odolný voči korózii vyrobený z materiálov SS304 alebo SS316L
  • možnosti analógového výstupu 4-20mA, 0-10V alebo 0-5V (konfigurovateľný pri objednaní)
  • vysoká presnosť
  • stabilita výstupného signálu

Špecifikácia – označenie typu:

Príklad pre
objednávací kód:
Rozsah merania v metroch v.s. výstup:
(mA / V)
dĺžka kábla:
m
PT20E- 25 - 4 (4-20mA) - 35

Príklad uvádza: ponorný snímač pre meranie hladiny 0-25m v.s., s výstupom 4-20mA, s káblom dĺžky 35m.

bežné typy, obvykle skladom:
PT20E-01-4-10 (meranie hladiny 0-1 m v.s., s výstupom 4-20mA, s káblom dĺžky 10m)
PT20E-03-4-15 (meranie hladiny 0-3 m v.s., s výstupom 4-20mA, s káblom dĺžky 15m)
PT20E-05-4-15
(meranie hladiny 0-5 m v.s., s výstupom 4-20mA, s káblom dĺžky 15m)
PT20E-10-4-35
(meranie hladiny 0-10 m v.s., s výstupom 4-20mA, s káblom dĺžky 35m)

Dodatočné parametre

Kategória: Snímače hladiny
Záruka: 2 roky
Hmotnosť: 1.7 kg
Napájanie: 24 VDC (12…36)
Výstupný signál: 4-20mA
Dĺžka kábla: 35 m
Rozsah meranej hladiny: 0-25 mvs
